Стропные схемы кайтов ELF

kolekite · 13-01-2019 21:31

а Джо 7 - 18?

AdBot · 13-01-2019 21:31

Anton_ns100 · 14-01-2019 10:55

kolekite пишет:

а Джо 7 - 18?

эта?

re:ART · 14-01-2019 11:40

А Дж6-18 есть?

re:ART · 18-01-2019 13:54

Народ, что ни у кого нету схемы дж6-18?

Меряю перепады у меня на куполе:
А 0
B -80mm
C -20mm

Ну не должно же быть такого??

Предыдущий хозяин говорит, мол стандартные настройки:

B -30
C +65

При прибавлении хотя бы по +10 к верхним настройкам, в бакштаг при отпускании планки кайт начинает сворачивает нижнее ухо.

Поделитесь плиззз

Изменено re:ART (18-01-2019 14:00)

elf · 19-01-2019 11:42

Есть схема. Надо только ее в читаемый вид преобразовать.

перепады -30 +65 рабочие, но там еще и Д ряд есть типа +300 320
если так выставить, то должно быть нормально
еще А ряд на ушах полезно вытянуть

ДмХ · 21-01-2019 12:07

Здравствуйте, могу я увидеть лайнплан на джокер-2?

elf · 31-01-2019 19:49

ДмХ пишет:

Здравствуйте, могу я увидеть лайнплан на джокер-2?

Дней через десять. Нет с собой.

ДмХ · 02-02-2019 23:44

elf пишет:

ДмХ пишет:
Здравствуйте, могу я увидеть лайнплан на джокер-2?
Дней через десять. Нет с собой.

10 размер, меня смутило отсутствие строп некоторых на последнем ряду

Не стреляйте это я · 02-04-2019 01:47

друзья, поделитесь лайнпланом для джокера 5 18м.

vovochka · 02-04-2019 11:19

Не стреляйте это я пишет:

друзья, поделитесь лайнпланом для джокера 5 18м.

Должно быть у нашего “mahon”
Хотя, по хорошему, техническая поддержка - это вопрос к производителю,
А у него почему-то даже схемы выложенные ранее вэтой теме все пропали..

Изменено vovochka (02-04-2019 11:23)

mahon · 02-04-2019 16:02

vovochka пишет:

Не стреляйте это я пишет:
друзья, поделитесь лайнпланом для джокера 5 18м.
Должно быть у нашего “mahon”
Хотя, по хорошему, техническая поддержка - это вопрос к производителю,
А у него почему-то даже схемы выложенные ранее вэтой теме все пропали..

Это вопрос к админам которые не перенесли фотки.
У меня к сожалению не осталось, сам жду когда админы восстановят все фото

Есть только перепады
дж5-18
по второй нервюре
0 -30 +60...70 +320

Изменено mahon (02-04-2019 16:07)

man85 · 01-05-2019 11:57

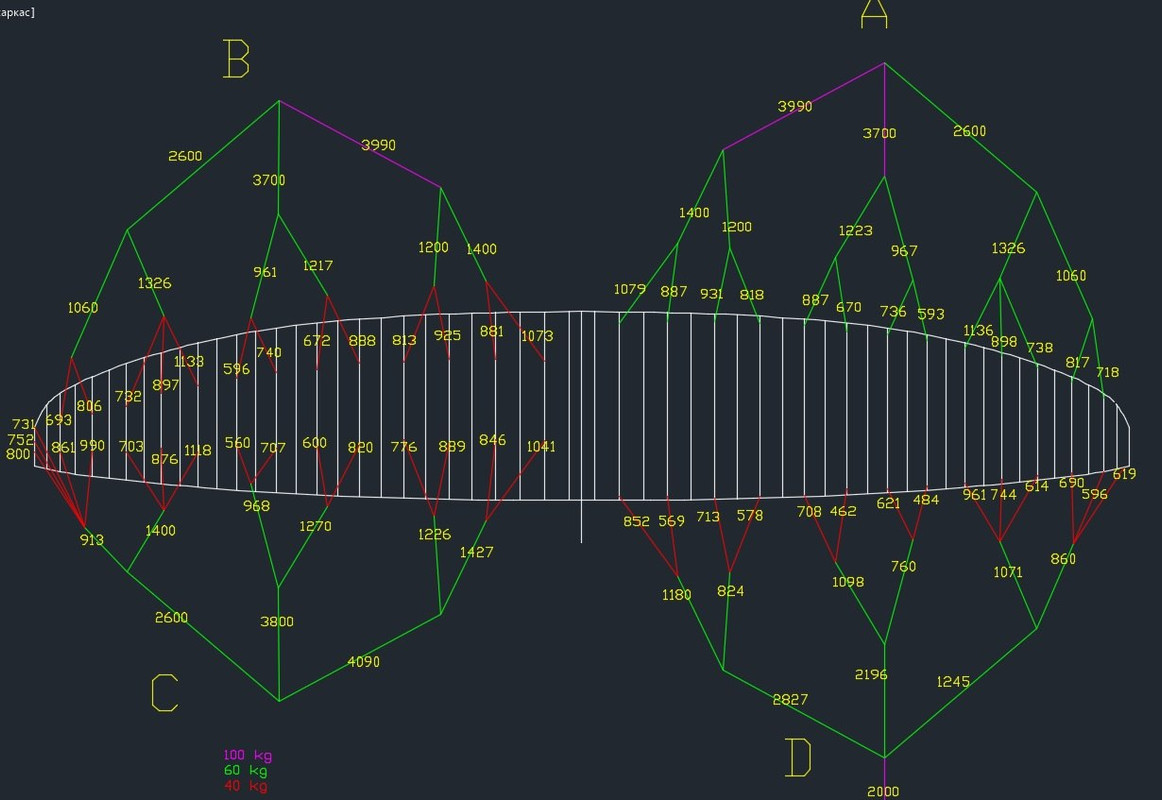

Попытался сделать таблицу перепадов для Elf Joker 5 15 m.
Вот что получилось.
Надеюсь: ошибок нет
Файл с введёнными данными по длинам строп:
https://yadi.sk/i/cNmwVKNYNZbaGQ

Изменено man85 (03-05-2019 13:12)

grinsva · 31-12-2020 23:50

Почему не возможно открыть картинки со схемой строп? Нужна на Джо 11кв.м.

AlGo · 01-01-2021 10:51

grinsva пишет:

Почему не возможно открыть картинки со схемой строп? Нужна на Джо 11кв.м.

Админы уже который год картинки ремонтируют,- никак. Долгострой получается

ilya_spb · 01-02-2021 10:04

Роман выложи пожалуйста лайт план Джо 8 -18.

Изменено ilya_spb (01-02-2021 12:55)

iheaven · 01-02-2021 21:30

Можно для джо9-15 и джо9-11 лайнплан и перепады?

AlGo · 05-10-2021 21:11

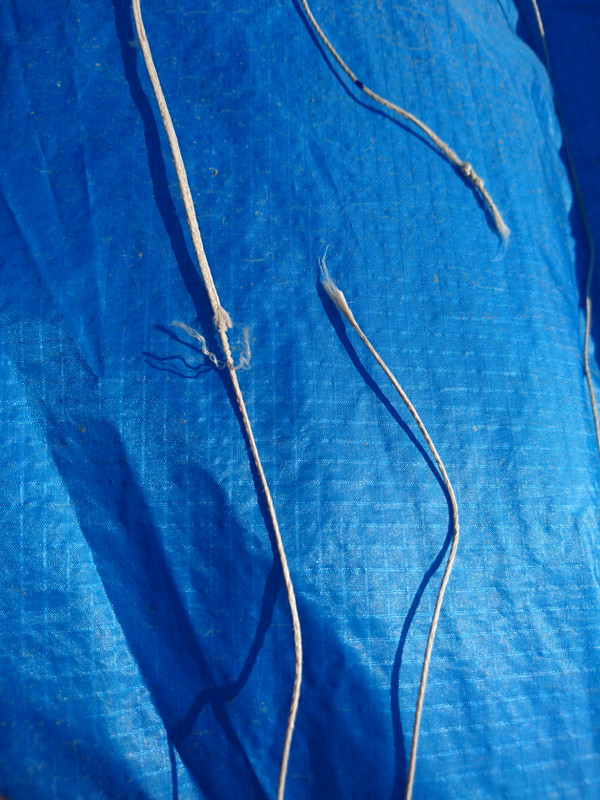

Я конечно человек не аккуратный, кайту полгода, а подкуполка уже рвется.
Роман, выложите пожалуйста схему на Swift 12м.

Заранее спасибо.

Изменено AlGo (06-10-2021 08:27)

Galantniy · 01-11-2021 08:59

Кто нибудь поделитесь схемой на Elf Swift 10. Заранее спасибо.

Изменено Galantniy (02-11-2021 07:51)

AlGo · 01-11-2021 10:12

Это только Роман может, но почему-то не хочет. Я в личку, полгода назад, получил от него сообщение: "Схема есть".

Информативно.

elf · 01-11-2021 23:26

Схема Свифт-10
https://drive.google.com/file/d/18tmiAL … sp=sharing

Свифт-12
https://drive.google.com/file/d/1uenvW6 … sp=sharing

Изменено elf (01-11-2021 23:42)

Piroj · 21-01-2022 11:50

схему на Дж6-9 выложите пожалуйста

Изменено Piroj (21-01-2022 11:50)

diks · 05-02-2022 17:25

elf пишет:

Схема Свифт-10
https://drive.google.com/file/d/18tmiAL … sp=sharing

Роман, добрый день. А схема для Свифт2-10 та же самая или отличается? Есть ли схема перепадов?

diks · 05-02-2022 17:32

Так же прошу поделиться лайнпланом и, желательно, схемой перепадов на Джокер 4-11 (серийный номер 14, воздухозаборников 5, сливных нет). С виду вся подкуполка целая и довольно таки хорошо сохранилась, но уши складывает безбожно. А-ряд по центроплану завязан на передние петельки. Миксер стоит: В ниже АС на 1 см, клеванты пробовали отпускать на самые крайние узелки - не помогло. Протяжка так же не помогла, да там особо ничего и не вытянулось... В общем HELP!!!

Изменено diks (05-02-2022 17:34)

AlGo · 05-02-2022 18:27

diks пишет:

Джокер 4-11 ...., но уши складывает безбожно.

Не уверен, что поможет, но вдруг...

У меня с Джо 4 -16 та же проблема,- очень стабильно подворачивается нижнее ухо, прямо под нагрузкой, на натянутых стропах. Причем на стропной системе, приведенной к лайнплану с точностью 5мм и в линию выставленном миксере.

Вылечилось настройкой миксера: B, C, Z - на одном уровне, А - выше этого уровня на 22-25мм.
Ну и сливные отверстия наглухо зашил, ткань уже совсем не новая, дуется.

Так катаю несколько лет. Подстраивать практически можно только Z-ряд. Отпускание ряда В ведет стабильно к подвороту уха, а затягивание по-моему ничего особо не дает, ну может кроме потери тяги, во всяком случае стабильности не прибавляется.

diks · 05-02-2022 20:31

Понял, спасибо. Миксер стоит примерно так же, т.е. у вас если совместить АС на одном уровне, то В уйдет вниз примерно на 1 см, а Z вверх 4-5см. У меня +- так же. Считаю что правильнее сравнивать положение В от линии АС, а на Z не обращать внимание, все равно клеванты настраиваются на глаз по складке по Z-ряду на полностью зажатой планке. На просторах интернета нашел лайнплан "JOKER 4 serial", но он отличается от того, что выкладывал Фарид на 1 стр. Завтра сравню с куполом.
