Aeros compi 2

Всем привет
Скажите, может у кого есть схема расстроповки и перепадов на купол 2017г 18м? Знакомый купил купол, надо все проверить....Смущают некоторые моменты: Между куполом и основными стропами есть вставки и эти вставки разного размера! При миксер тесте ряды не стоят в одну линию.

Писал производителю, попросили замерить ряды АВС по центральной нервюре, чтобы прислать правильные размеры, но что то все заглохло....

Naik

Участник

Откуда Москва

Зарегистрирован: 20-03-2018

Сообщений: 132

Re: Aeros compi 2

Производитель прислал схему строп, но я ничего не понял, помогите разобраться) где длина строп, а где перепады

Arkan

Участник

Откуда Узловая, Тульская обл

Зарегистрирован: 19-02-2013

Сообщений: 1,943

Re: Aeros compi 2

Производитель прислал схему строп, но я ничего не понял, помогите разобраться) где длина строп, а где перепады

Их считать надо

Dedmazay

Участник

Зарегистрирован: 22-06-2020

Сообщений: 2,221

Re: Aeros compi 2

Подробнейшее видео, со ссылками на готовую таблицу в Эксель, остаётся просто её скачать и пальцами вбить розовые цифры с лайнплана Аэроса и он сам посчитает перепады.

Изменено Dedmazay (24-11-2021 09:14)

Naik

Участник

Откуда Москва

Зарегистрирован: 20-03-2018

Сообщений: 132

Re: Aeros compi 2

Производитель прислал схему строп, но я ничего не понял, помогите разобраться) где длина строп, а где перепады

Их считать надо

Допустим, что надо считать, но кде какие стропы? Аж в глазах рябит. У параависа гораздо понятнее)

Naik

Участник

Откуда Москва

Зарегистрирован: 20-03-2018

Сообщений: 132

Re: Aeros compi 2

Подробнейшее видео, со ссылками на готовую таблицу в Эксель, остаётся просто её скачать и пальцами вбить розовые цифры с лайнплана Аэроса и он сам посчитает перепады.

Спасибо, обязательно посмотрю

Bearcat

Участник

Откуда Тула

Зарегистрирован: 15-09-2016

Сообщений: 2,002

Re: Aeros compi 2

Допустим, что надо считать, но кде какие стропы? Аж в глазах рябит. У параависа гораздо понятнее)

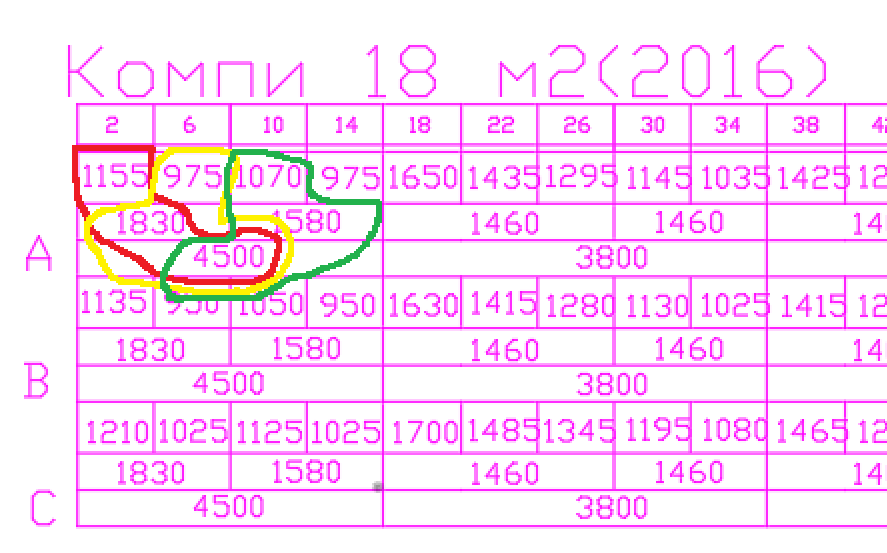

Да все тоже самое. На картинке длины строп по ярусам. Считаешь каждую стропу, потом считаешь перепады необходимые. Вот каждым цветом выделена одна стропа.

Zakhar

Участник

Откуда Санкт-Петербург

Зарегистрирован: 14-11-2013

Сообщений: 245

Re: Aeros compi 2

да здесь не надо даже суммировать всю длину от купола до миксера. Вся разница длин в купольной стропе. Ставишь миксер в ноль, цепляешь на гвоздь и меряешь линейкой на куполе разницу между петлями рядов

---

А.Захаров. т  +7 911 9761400  Кайты Дюна. парашюты Юпитер
ватсап. телеграм

Bearcat

Участник

Откуда Тула

Зарегистрирован: 15-09-2016

Сообщений: 2,002

Re: Aeros compi 2

да здесь не надо даже суммировать всю длину от купола до миксера. Вся разница длин в купольной стропе. Ставишь миксер в ноль, цепляешь на гвоздь и меряешь линейкой на куполе разницу между петлями рядов

А да.. Точно Не обратил внимание, что у них одни и те же длины по нервюрам в первом и втором ярусе. Но если арку надо проверить, все равно надо перепады по ряду получить.

AlGo

Участник

Откуда Волгоград

Зарегистрирован: 21-10-2015

Сообщений: 2,002

Re: Aeros compi 2

Вот каждым цветом выделена одна стропа.

Не вводите человека в заблуждение. Каждым цветом выделено по 3 стропы, соединенных последовательно, в 3-х ярусах, от верхнего до нижнего. Просуммировав длины этих строп, получим расстояние от петельки купола до точки крепления миксера.

А длины каждой стропы написаны в каждой отдельной клетке. В верхней строке написаны номера нервюр купола, начиная от центра крыла.

Bearcat

Участник

Откуда Тула

Зарегистрирован: 15-09-2016

Сообщений: 2,002

Re: Aeros compi 2

Не вводите человека в заблуждение.

Капитан очевидность подъехал. Человек спросил как ему перепады посчитать. Я нарисовал, что надо просуммировать для этого.

Dedmazay

Участник

Зарегистрирован: 22-06-2020

Сообщений: 2,221

Re: Aeros compi 2

Забавные перепады, ради интереса пару нервюр просчитал А-Б , итого -20 -25-20.
