Варианты крепления, работы страховочной стропы.

Taos · 06-02-2022 22:21

Доброго дня.
На разных планках, по разному реализована страховка, где то есть туфелька с шариком, где то три кольца сварены в одной плоскости и шарик. У кайтлаба вообще без шарика, просто маленькое колечко.
Никто не имел опыта, если одну силовую стропу крепить к кольцу, и через это же кольцо продевать страховочную с петлей и шариком. Как ведет себя со временем, шарик не перетекает стропу, что держится за кольцо?
Набросал такой вариант:

Может еще какие простые варианты реализации есть?

Изменено Taos (06-02-2022 22:22)

AdBot · 06-02-2022 22:21

Morpheus · 07-02-2022 03:40

При таком варианте одна стропа перетирает другую.

Taos · 07-02-2022 08:26

Morpheus пишет:

При таком варианте одна стропа перетирает другую.

Тогда никак не обойтись без доп. веревочек/колец/блоков.
Может тогда такой вариант:
В нем можно попробовать как с шариком, так и без(если петля-петля не будет проскакивать).
Второй блок, который держит жестко стропу можно вообще убрать, выровняв длину концом веревочки.
Единственное, блок вроде как на 160 кг, но их два. Такие как раз встречаются на подкуполке по 2 шт на силовых.

Изменено Taos (07-02-2022 08:27)

Morpheus · 07-02-2022 12:17

Я использую Ф-кольцо

DF-ViP.ru · 07-02-2022 12:19

Taos пишет:

Доброго дня.
На разных планках, по разному реализована страховка, где то есть туфелька с шариком, где то три кольца сварены в одной плоскости и шарик. У кайтлаба вообще без шарика, просто маленькое колечко.
Никто не имел опыта, если одну силовую стропу крепить к кольцу, и через это же кольцо продевать страховочную с петлей и шариком. Как ведет себя со временем, шарик не перетекает стропу, что держится за кольцо?
Набросал такой вариант:
Может еще какие простые варианты реализации есть?

Подскажите где купить такой щелевой зажим как у вас ?

Taos · 07-02-2022 13:18

Clamcleat CL253
я брал в ropebox.ru, а так поисковик во многих яхтенных находит, чаще под заказ.
Понравился, решил попробовать на нем реализовать двух блочковый триммер.

Taos · 07-02-2022 13:21

Morpheus пишет:

Я использую Ф-кольцо

Вариант с кольцом перемычкой видел, пока не могу найти где купить, а то нужно то 1 шт
Поэтому и пытаюсь из того что есть слепить.

Taos · 07-02-2022 13:35

Morpheus пишет:

Я использую Ф-кольцо

Со стопорным шариком или без?
Стопорный шарик сохраняет стропу/узел или если петля/узел не проходит, то шарик не обязателен?

diks · 07-02-2022 20:19

Taos · 07-02-2022 21:57

Это самоделка? Из чего получилось такую сделать?

Morpheus · 07-02-2022 23:17

Taos пишет:

Morpheus пишет:
Я использую Ф-кольцо
Со стопорным шариком или без?
Стопорный шарик сохраняет стропу/узел или если петля/узел не проходит, то шарик не обязателен?

Я с шариком делаю.

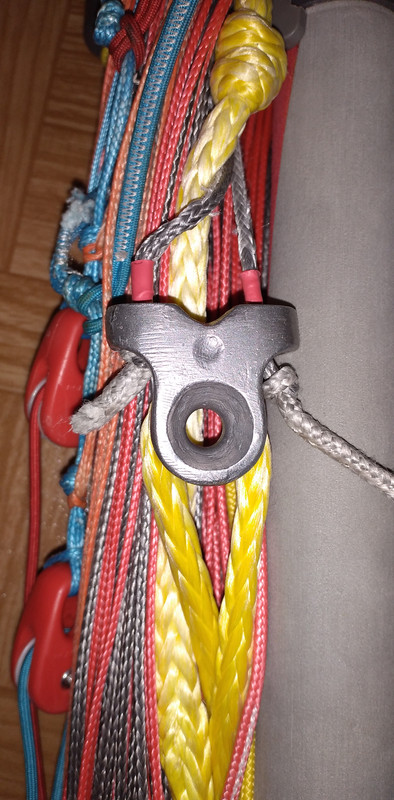

diks · 08-02-2022 17:56

Taos пишет:

Это самоделка? Из чего получилось такую сделать?

Похоже на самодельную копию с Норса, литье. Мне случайно досталось вместе со стопором, вполне себе работает и ничего лишнего. Веревка с Техноимпекса - китайская HY PRO, скользит хорошо и в стопоре держится пока, посмотрим надолго ли.

Taos · 04-04-2022 09:10

Taos пишет:

Clamcleat CL253
я брал в ropebox.ru, а так поисковик во многих яхтенных находит, чаще под заказ.
Понравился, решил попробовать на нем реализовать двух блочковый триммер.

DF-ViP.ru пишет:

Подскажите где купить такой щелевой зажим как у вас ?

Первый тест планки собранной на щелевом триммере и ролике в одном прошел не очень успешно.
Щелевой триммер расположен высоко и что бы дотянуться нужно длинный хвост оставлять, который при движении улетает по ветру и его тоже не достать
А если начинаешь крутить и т.п., то этот длинный хвост от триммера начинает накручиваться на силовые.
Может пробовать как на некоторых планках с нижним триммером, когда хвост депавера у чикена.

Дмитрий39 · 04-04-2022 23:21

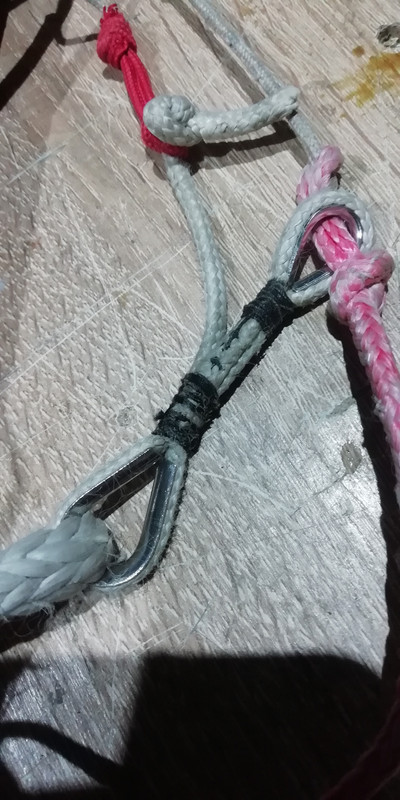

Система на коушах из нержавейки.. Вес смешной, цена тоже.. На узел красной стропы страховки можно надеть шарик...

Taos · 05-04-2022 13:54

Интересная реализация!

Morpheus · 06-04-2022 06:12

Дмитрий39 пишет:

Система на коушах из нержавейки.. Вес смешной, цена тоже.. На узел красной стропы страховки можно надеть шарик...

Прикольно, но мне кажется коуш лучше заменить на кольцо низкого трения.
Попробую сделать на днях.

diks · 06-04-2022 06:15

А нижний коуш используется вместо блочка?

AlGo · 06-04-2022 08:27

Дмитрий39 пишет:

Система на коушах из нержавейки..

Думаю тут есть проблема с надежностью фиксации верхнего коуша в стропе. Он испытывает большую боковую нагрузку от силового узла, выдавливающего коуш из петли и может просто выпасть.

Видимо можно дополнительно закрепить коуш прошивкой нитками, проходящими вокруг коуша и в прокол середины веревки. Прошивки расположить в той части коуша, где их не перетрет узел веревки.

Но это уже будет, видимо ничем не лучше простого кольца на удавке.

Изменено AlGo (06-04-2022 08:31)

Дмитрий39 · 06-04-2022 08:53

Чтобы коуш не вылета надо плотно бондажить около коуша, и перед бондажем сделоть небольшую прошивку верёвки - против сдвига концов.
Да нижний коуш вместо блока, можно подобрать размер коуша под размер верёвки..
Сделал систему 3 к 1 на коушах, тестирую, понравилось...

ilya_spb · 06-04-2022 14:39

коуш может выскочить, шарик лопнуть, а стропа перетереться
Суицид надежнее

ilya_spb · 06-04-2022 14:47

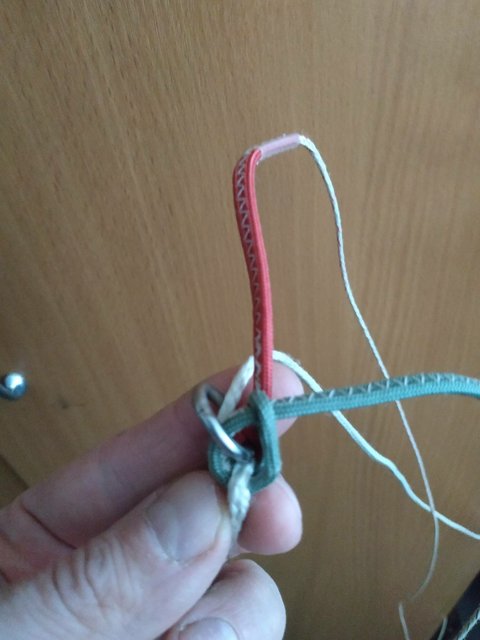

Что бы шарик не перетирал стропу можно цеплять вот так, это в пятистропном варианте норса

AlGo · 06-04-2022 21:06

ilya_spb пишет:

Что бы шарик не перетирал стропу можно цеплять вот так

Шарика на фото не наблюдаю, но если он лезет в кольцо, то стропу перетирает....

Или он мимо кольца в этой конструкции пролетает?

maxim_kuleev · 06-04-2022 23:21

На Ali вот такой коуш увидел. Не должен вылетать.

ilya_spb · 07-04-2022 14:21

AlGo пишет:

ilya_spb пишет:
Что бы шарик не перетирал стропу можно цеплять вот так
Шарика на фото не наблюдаю, но если он лезет в кольцо, то стропу перетирает....
Или он мимо кольца в этой конструкции пролетает?

Шарик на белой стропе, которая проходит внутри кольца. Основной смысл в том, что первая верхняя силовая цепляется не за кольцо, а за нижнюю, общую силовую, а кольцо как бы вплетается в петлю между ними. Вторая силовая упирается в шарик, а шарик упирается в кольцо в месте где нет стропы и соответственно ее не перетирает.

Изменено ilya_spb (07-04-2022 14:22)

AlGo · 07-04-2022 16:38

maxim_kuleev пишет:

На Ali вот такой коуш увидел. Не должен вылетать.

Супер. Дайте ссылочку. Такой и на трапецию пойдет вместо крючка.
