Борд для гидрофойла своими руками ч.1

   Чтобы попробовать новое направление: кайтинг на гидрофойле. Зимой был куплен гидрофойл, китайская копия Takuma V100, куплен за дорого, поэтому борд к нему нужен был за дешево. Сначала решено было делать его из двух слоев фанеры 5 мм.
   Был выточен вот такой вот контур, повторяющий (отдаленно напоминающий) Slingshot Dwarfcraft 4’6″ за $ 699 (вот вам и ответ на вопрос здесь, на форуме в 2017 году: "Зачем делать, то что можно купить за 15000?". Всё уже не 15000 стоят такие штуки.
   Даже закладные уже вставил, но после консультации со специалистом (ранее успешно делал серфборды, виндсерфборды, скимборды), оказалось, что после оклейки фанерного варианта стеклотканью вес превысит 10 кг., решили делать с водоизмещением и ближе по виду к оригиналу, но без регулировочных рельс для площадки, а точно под фиксированные закладные. Начали со склейки трех листов (2 см. толщиной) пеноплэкса, стыки сделаны специально для создания шахматного порядка для прочности. Для придавливания использовалось 10 мешочков с сухим песком по 2 кг., сразу задали рокер.

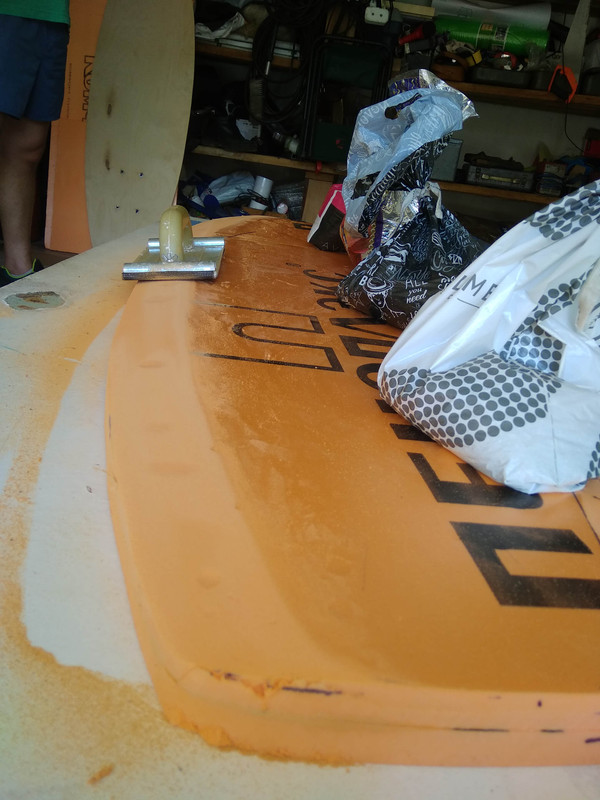

   Следующим этапом опираясь на оригинал, сточили с краев для придания формы риданам. Стачивали держателем сеток для затирки шпаклевки - очень неплохо стачивает, а также полоской наждачки для финишных скруглений.
Вот предфинишный результат. Точность контуров не сильно важна - борд в основном, над водой движется.

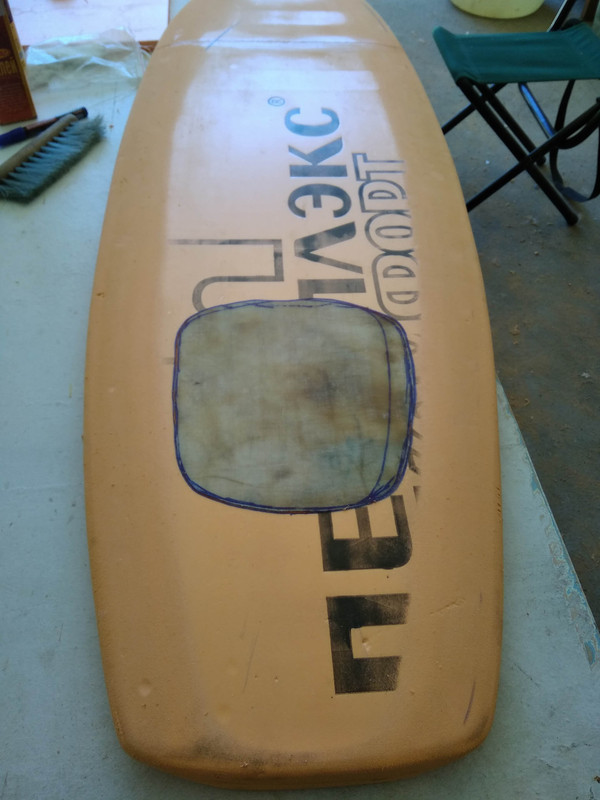

Далее из 10 слоёв стеклоткани и эпоксидной смолы был сделан стекломат и внедрен в борд (использовали фрезер):

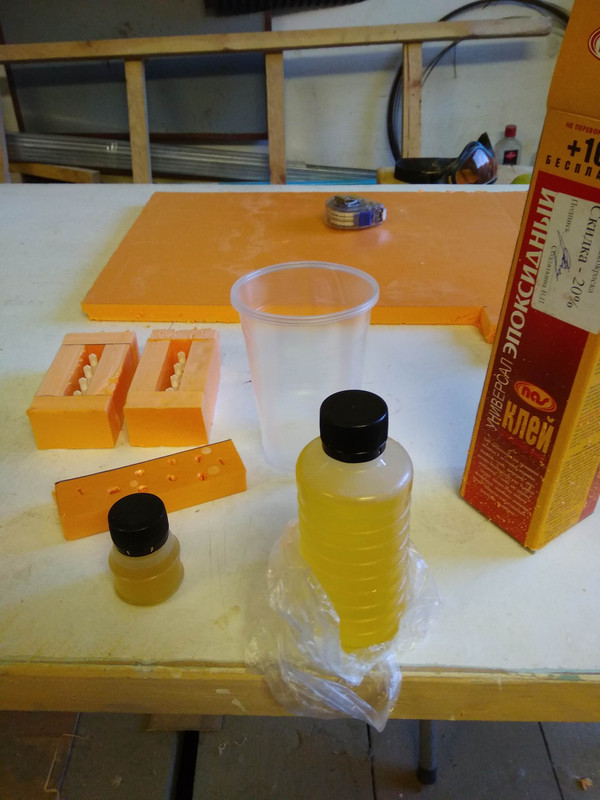

Были изготовлены специальные ванночки (собраны полиуретановым клеем "Момент") для изготовления закладных для передней петли (одна планируется). Прием серферостроителей при изготовлении бордов в гаражных условиях. И на них наклеен двусторонний скотч, еще по периметру этим же полиуретановым клеем приклеены к рабочему столу, чтобы если эпоксидка найдет путь через скотч - всё-равно не вытекла:
Вклеили туда чопики:

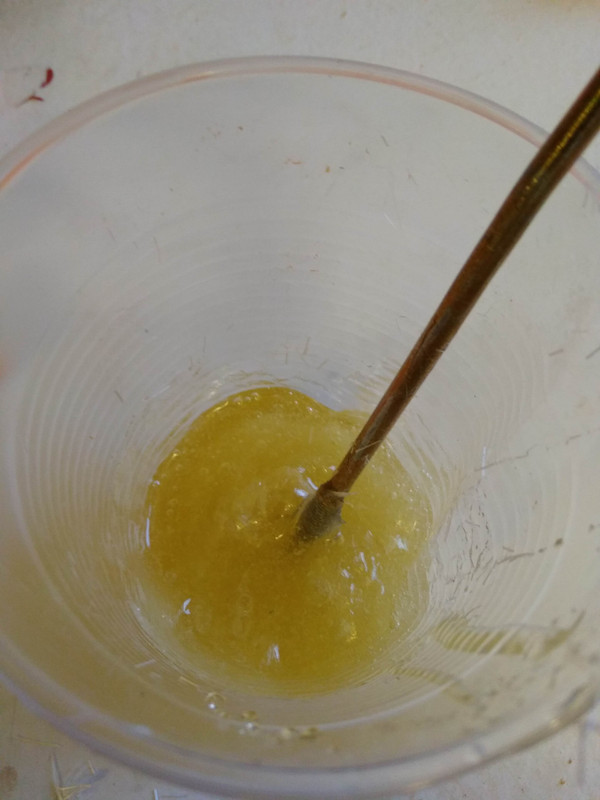

Нарезали стеклоткань, как наполнитель для наших боксов под закладные. Смешали с эпоксидной смолой в чистом пивном стакане 0,5 л. в пропорции 1:3 - затвердитель:смола.
Неожиданно (для меня) очень густая масса получилась, впихнул её в ванночки.

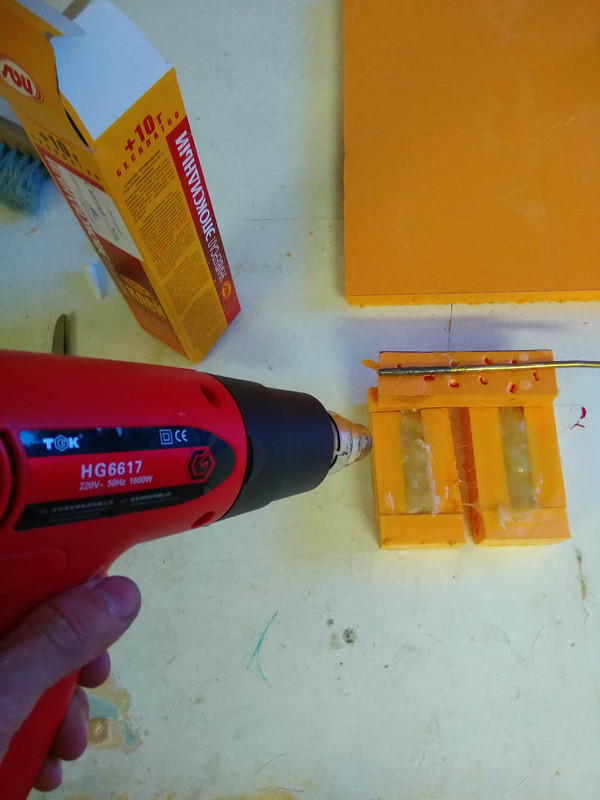

погрел феном для придания текучести аморфной жидкости - эпоксидной смоле.
Подплавились края ванночек.
Застыло содержимое ванночек:

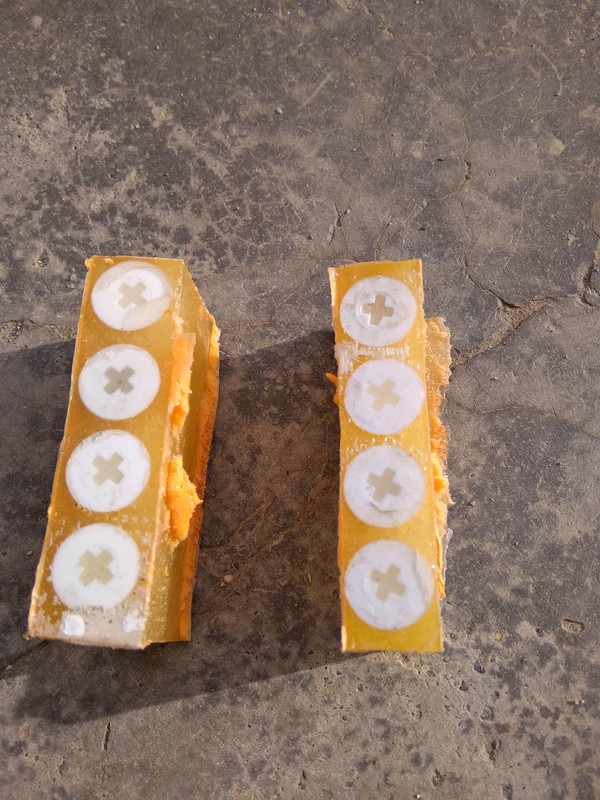

Откалываем полистирол от застышего содержимого:

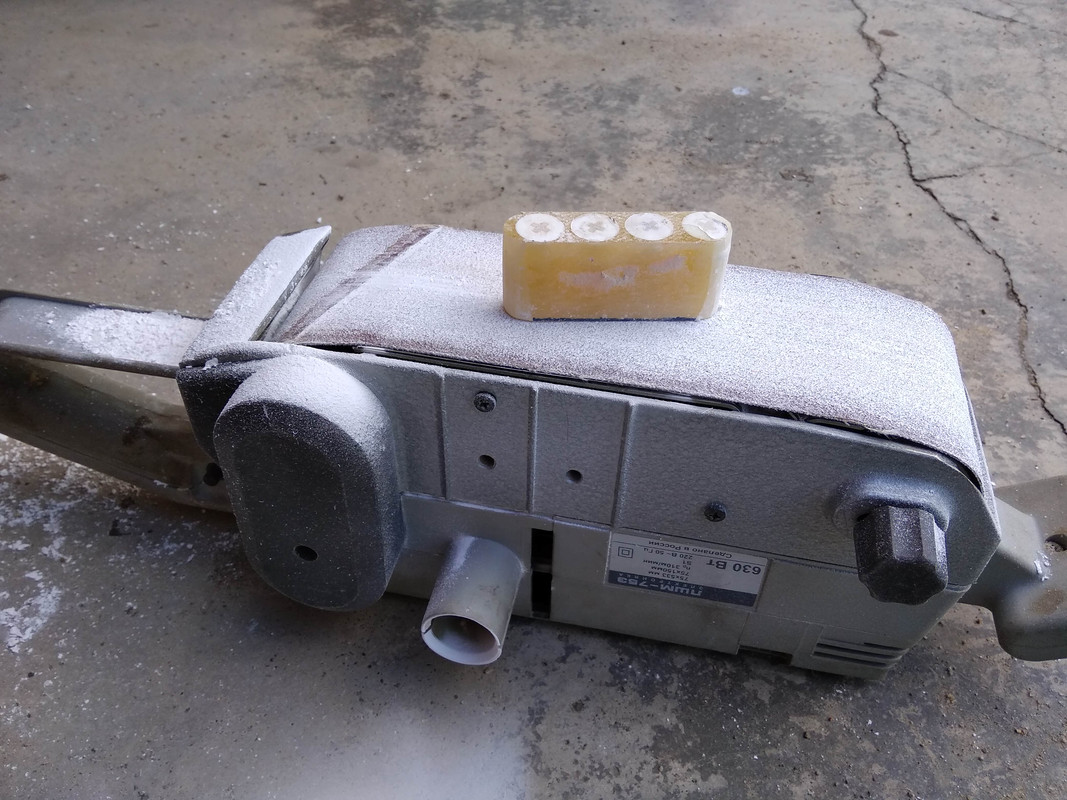

Обтачиваем на шлифмашине/наждаке.

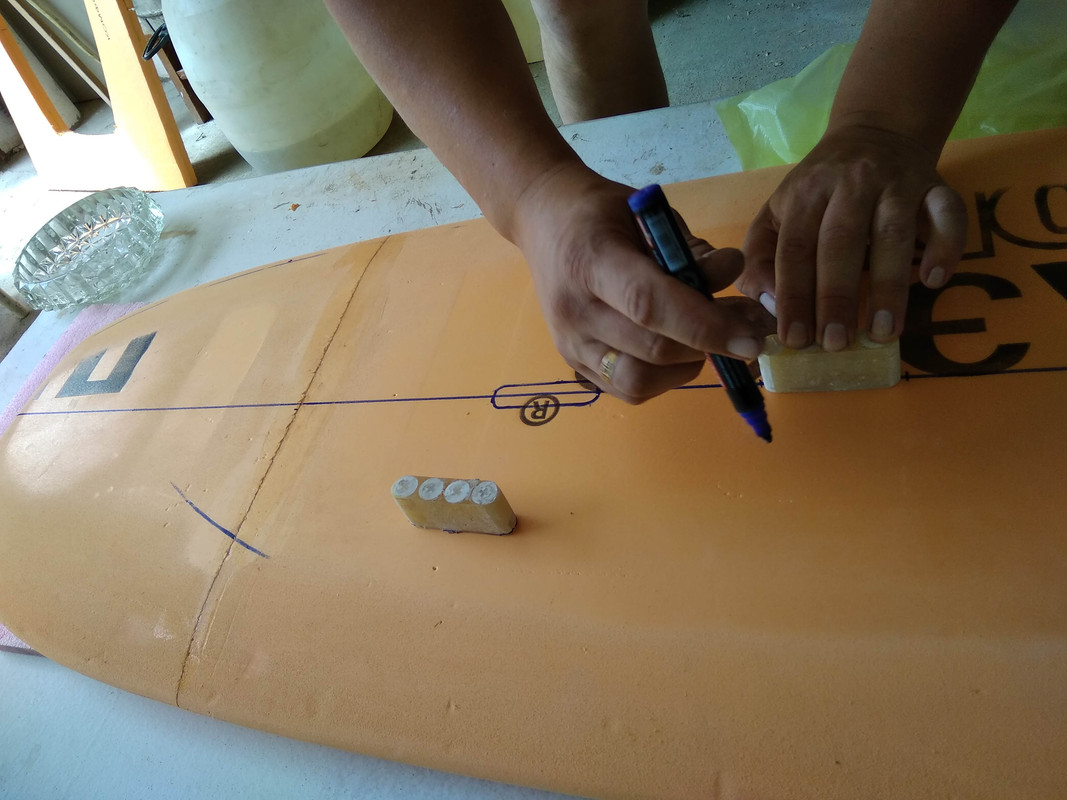

Высчитываем куда вставить (ошиблись, руководствовалиь фото самой заводской доски SS, но нужно ближе к переду на порядок.

Изменено Макссс (21-05-2020 05:37)


Катаемся в реке Зея, она с сильным течением близ Благовещенска. Да, уносит борды, да ловим друг друга и борды. Пока никого и ничего не потеряли.

Не в сети

21-05-2020 05:30

AdBot

Re: Борд для гидрофойла своими руками ч.1



21-05-2020 10:08

den
2001
Откуда Балтика мой дом
Зарегистрирован: 25-09-2008
Сообщений: 2,766

Re: Борд для гидрофойла своими руками ч.1

спасибо за интересный контент!

сколько составляет бюджет по материалам и сколько времени было потрачено в часах?


Skype   denvetrov,  вконтакте   vk.com/denvetrov

Не в сети

21-05-2020 10:33

maxmir
Участник
Откуда Байкал
Зарегистрирован: 14-06-2011
Сообщений: 109

Re: Борд для гидрофойла своими руками ч.1

«Смешали с эпоксидной смолой в чистом пивном стакане 0,5 л. в пропорции 1:3 - затвердитель:смола»

Если это ЭД 20 то соотношение 1:8
И хочется посмотреть результат. .

Не в сети

21-05-2020 10:34

maxmir
Участник
Откуда Байкал
Зарегистрирован: 14-06-2011
Сообщений: 109

Re: Борд для гидрофойла своими руками ч.1

Доска без стрингеров?

Не в сети

21-05-2020 11:03

Макссс
Участник
Зарегистрирован: 11-05-2015
Сообщений: 24

Re: Борд для гидрофойла своими руками ч.1

без стрингеров,затраты напишу, в третьей части там развязка (борд сложился от нагрузки на четвертой каталке), но мы победим ещё smile.

Изменено Макссс (21-05-2020 11:03)


Катаемся в реке Зея, она с сильным течением близ Благовещенска. Да, уносит борды, да ловим друг друга и борды. Пока никого и ничего не потеряли.

Не в сети

21-05-2020 11:15

Bearcat
Участник
Откуда Тула
Зарегистрирован: 15-09-2016
Сообщений: 934

Re: Борд для гидрофойла своими руками ч.1

den пишет:

сколько составляет бюджет по материалам и сколько времени было потрачено в часах?

По материалам получается около 5 штук доска
XPS ~ 500
Стекло ~ 600
Смола ~ 1500
Шкурка ~ 300
Лак ~ 300
Ковры ~ 1000 (Алиэкспресс)
Закладные под петли ~ 700 р  (Алиэкспресс)
Рельсы 500 (Алиэкспресс)

Это само собой без учета инструментов и для ручной ламинации. А инструменты нужны, что бы качество норм получить, потому как шлифовать брусочком окосеешь и без вакуума тоже не гуд получается.

maxmir пишет:

Доска без стрингеров?

Это фейл.

Не в сети

21-05-2020 11:17

Bearcat
Участник
Откуда Тула
Зарегистрирован: 15-09-2016
Сообщений: 934

Re: Борд для гидрофойла своими руками ч.1

Макссс пишет:

(борд сложился от нагрузки на четвертой каталке),

Без стрингеров ожидаемый эффект. Со стрингерами сердечник проще делать по другому wink За 2 часа можно получить готовый бланк.

Не в сети

21-05-2020 12:06

scif
Демь янь
Откуда Санкт- Петербург
Зарегистрирован: 24-03-2011
Сообщений: 882

Re: Борд для гидрофойла своими руками ч.1

Bearcat пишет:
Макссс пишет:

(борд сложился от нагрузки на четвертой каталке),

Без стрингеров ожидаемый эффект. Со стрингерами сердечник проще делать по другому wink За 2 часа можно получить готовый бланк.

Поделись опытом. И что-то дешёвых рельс на Али не нашёл.


Солнце, ветер и вода- наши лучшие друзья!

Не в сети

21-05-2020 13:01

Bearcat
Участник
Откуда Тула
Зарегистрирован: 15-09-2016
Сообщений: 934

Re: Борд для гидрофойла своими руками ч.1

scif пишет:
Bearcat пишет:

Без стрингеров ожидаемый эффект. Со стрингерами сердечник проще делать по другому wink За 2 часа можно получить готовый бланк.

Поделись опытом. И что-то дешёвых рельс на Али не нашёл.

Вырисовываешь профиль доски, переводишь его на на что-то жесткое. Мне больше всего нравятся мдф панели smile Нужно сделать две штуки. Кладешь этот профиль на заготовку/ки для стрингера и вырезаешь сам стрингер. Распиливаешь заготовку из XPS пополам и склеиваешь пирог (мдф + пенопласт + стригрер + пенопласт + мдф). После этого городишь резак для пенопласта, я сделал из старого блока компьютерного на 300 и куска вольфрамовой проволоки 0.7).

Как только пирог схватился, резаком просто ведешь по мдф и получаешь готовый профиль доски. Остается нарисовать на ней контур и обточить рейлы.




Вот рельсы - https://aliexpress.ru/item/32740501342. … 33edzL2KcT

Изменено Bearcat (21-05-2020 13:11)

Не в сети

23-05-2020 16:01

sergey55kite
Участник
Зарегистрирован: 27-12-2016
Сообщений: 208

Re: Борд для гидрофойла своими руками ч.1

Не для начинающих, но для тех, кто хочет побыстрее и попроще. Чтобы полегче - конечно надо из павловнии делать.

Не в сети

24-05-2020 17:43

Tim379
Участник
Зарегистрирован: 23-06-2015
Сообщений: 142

Re: Борд для гидрофойла своими руками ч.1

sergey55kite пишет:

Не для начинающих, но для тех, кто хочет побыстрее и попроще. Чтобы полегче - конечно надо из павловнии делать.

Только бальза продается - павлонии нет вроде. Кто знает - где павлония продается?

Изменено Tim379 (24-05-2020 17:44)

Не в сети

24-05-2020 17:45

Tim379
Участник
Зарегистрирован: 23-06-2015
Сообщений: 142

Re: Борд для гидрофойла своими руками ч.1

Bearcat пишет:
scif пишет:

Поделись опытом. И что-то дешёвых рельс на Али не нашёл.

Вырисовываешь профиль доски, переводишь его на на что-то жесткое. Мне больше всего нравятся мдф панели smile Нужно сделать две штуки. Кладешь этот профиль на заготовку/ки для стрингера и вырезаешь сам стрингер. Распиливаешь заготовку из XPS пополам и склеиваешь пирог (мдф + пенопласт + стригрер + пенопласт + мдф). После этого городишь резак для пенопласта, я сделал из старого блока компьютерного на 300 и куска вольфрамовой проволоки 0.7).

Как только пирог схватился, резаком просто ведешь по мдф и получаешь готовый профиль доски. Остается нарисовать на ней контур и обточить рейлы.




Вот рельсы - https://aliexpress.ru/item/32740501342. … 33edzL2KcT

Это какой то специальный "пеноплекс" синего цвета?

Не в сети

24-05-2020 18:20

Bearcat
Участник
Откуда Тула
Зарегистрирован: 15-09-2016
Сообщений: 934

Re: Борд для гидрофойла своими руками ч.1

Tim379 пишет:

Это какой то специальный "пеноплекс" синего цвета?

Самый обычный. Лучше светлый использовать, в боковом свете видней огрехи.

Не в сети

25-05-2020 07:46

maxim_kuleev
Участник
Откуда Пенза
Зарегистрирован: 18-11-2015
Сообщений: 152

Re: Борд для гидрофойла своими руками ч.1

Где можно найти закладные как на видео с резьбой М6 ???

Не в сети

25-05-2020 07:53

KatimNaDoske
Участник
Откуда ДВ
Зарегистрирован: 25-07-2017
Сообщений: 769

Re: Борд для гидрофойла своими руками ч.1

maxim_kuleev пишет:

Где можно найти закладные как на видео с резьбой М6 ???

из нержавейки наверно только у токаря или со старого сноуборда )

Не в сети

25-05-2020 08:39

Bearcat
Участник
Откуда Тула
Зарегистрирован: 15-09-2016
Сообщений: 934

Re: Борд для гидрофойла своими руками ч.1

maxim_kuleev пишет:

Где можно найти закладные как на видео с резьбой М6 ???

Например тут  - https://www.boardbuildingsupply.eu/shop … s-7mm-x-m6

А смысл? И проще и надежней сквозные отверстия сделать, кмк.

Не в сети

25-05-2020 16:52

Андреi
Участник
Откуда Москва
Зарегистрирован: 06-10-2014
Сообщений: 424

Re: Борд для гидрофойла своими руками ч.1

maxim_kuleev пишет:

Где можно найти закладные как на видео с резьбой М6 ???

Усовая гайка из нержавейки. Но она явно не для мачты а чисто под петли. Да и то что он на видео замуровал выдернет легко, херня все это. Сверли насквозь и не парься.

Не в сети

26-05-2020 00:13

Wabori
Участник
Зарегистрирован: 26-06-2018
Сообщений: 14

Re: Борд для гидрофойла своими руками ч.1

Bearcat пишет:
Макссс пишет:

(борд сложился от нагрузки на четвертой каталке),

Без стрингеров ожидаемый эффект. Со стрингерами сердечник проще делать по другому wink За 2 часа можно получить готовый бланк.

А сколько и какого стекла положил? Палуба усиливалась? Серфы даже из пеноплста 20 плотности без стрингера, вполне большие нагрузки выдерживают

Не в сети

26-05-2020 02:18

KatimNaDoske
Участник
Откуда ДВ
Зарегистрирован: 25-07-2017
Сообщений: 769

Re: Борд для гидрофойла своими руками ч.1

Объясните спецы гидрофойлисты, так ли важен для гидрофойл борда объем? Можно ли просто сделать доску для гидрофойла из нескольких слоев березовой фанеры заламинировав ее стеклотканью с эпоксидкой, я в гидрофойле полный ноль есть желание купить пока бу ногу с крылом а доску пока самому замоделить

Не в сети

26-05-2020 03:19

Макссс
Участник
Зарегистрирован: 11-05-2015
Сообщений: 24

Re: Борд для гидрофойла своими руками ч.1

Можно из нескольких слоев (3 по 5 мм.) чтоб не гнулась) фанеры, между ними эпоксидка будет, она вес имеет, гидронога неплавучая, как искать потом эту конструкцию, если она не будет плавать?


Катаемся в реке Зея, она с сильным течением близ Благовещенска. Да, уносит борды, да ловим друг друга и борды. Пока никого и ничего не потеряли.

Не в сети

26-05-2020 05:26

Morpheus
Сержант
Откуда Новосибирск
Зарегистрирован: 17-01-2009
Сообщений: 10,947

Re: Борд для гидрофойла своими руками ч.1

KatimNaDoske пишет:

Объясните спецы гидрофойлисты, так ли важен для гидрофойл борда объем? Можно ли просто сделать доску для гидрофойла из нескольких слоев березовой фанеры заламинировав ее стеклотканью с эпоксидкой, я в гидрофойле полный ноль есть желание купить пока бу ногу с крылом а доску пока самому замоделить

Вот тут я писал подробно http://darkfoils.ru/theory/surf_vs_board.html

Не в сети

26-05-2020 05:40

KatimNaDoske
Участник
Откуда ДВ
Зарегистрирован: 25-07-2017
Сообщений: 769

Re: Борд для гидрофойла своими руками ч.1

Morpheus пишет:
KatimNaDoske пишет:

Объясните спецы гидрофойлисты, так ли важен для гидрофойл борда объем? Можно ли просто сделать доску для гидрофойла из нескольких слоев березовой фанеры заламинировав ее стеклотканью с эпоксидкой, я в гидрофойле полный ноль есть желание купить пока бу ногу с крылом а доску пока самому замоделить

Вот тут я писал подробно http://darkfoils.ru/theory/surf_vs_board.html

Спасибо подробно расписано, в общем для отечественного болотного гидрофойлинга фанерка вполне подойдет

Не в сети

26-05-2020 06:16

Skargo
Участник
Зарегистрирован: 24-11-2015
Сообщений: 215

Re: Борд для гидрофойла своими руками ч.1

KatimNaDoske пишет:
Morpheus пишет:

Вот тут я писал подробно http://darkfoils.ru/theory/surf_vs_board.html

Спасибо подробно расписано, в общем для отечественного болотного гидрофойлинга фанерка вполне подойдет

Нет, не подойдёт.

Не в сети

26-05-2020 07:00

Bearcat
Участник
Откуда Тула
Зарегистрирован: 15-09-2016
Сообщений: 934

Re: Борд для гидрофойла своими руками ч.1

Wabori пишет:

А сколько и какого стекла положил? Палуба усиливалась? Серфы даже из пеноплста 20 плотности без стрингера, вполне большие нагрузки выдерживают

Это не серф был. Конвертор с площадкой под гф. На палубе два слоя 220 и 270 с усиленями под пятками и в районе крепления гф, на днище один слой 270. Смола закипела при формовки отверстий для гф и сожрала сердечник, так что до воды он не дожил. Но выводы я сделал - гибриды в топку. Для серфа слишком тяжёлый и флекса ноль, для гф слишком неповоротливый.
Что касается еps пенопласта без стрингера центрального, там делается параболический стрингер. Совсем без него доска сложится.

Не в сети

26-05-2020 09:22

Andrey21
Подполковник
Откуда Калининград
Зарегистрирован: 14-10-2014
Сообщений: 918

Re: Борд для гидрофойла своими руками ч.1

sergey55kite пишет:

Не для начинающих, но для тех, кто хочет побыстрее и попроще. Чтобы полегче - конечно надо из павловнии делать.

Не для наших реалий. Он вырезал сердечник на СНС станке. Потом покрыл одним слоем стеклоткани для герметичности и готово. Смесь дорогих технологий и тяп ляп подхода. Работает, если есть уже в наличии и станок и павлония недорого. Зачем было рельсы заливать эпоксидкой я вообще не понял, хватило бы пятаков, также зря он просто залил эпоксидкой без армирования нарезанной стеклоткани. Может вырвать.

Не в сети
