Где взять 3d модель кайтборда?

Всем привет! Есть желание попробовать самому запилить кайтборд! На работе имеется фрезерный станок с ЧПУ. Может кто-нибудь подскажет где найти 3d модели кайтбордов и плавников?

Не в сети

17-04-2020 21:20

AdBot

Re: Где взять 3d модель кайтборда?



18-04-2020 00:48

edward
Участник
Зарегистрирован: 27-04-2012
Сообщений: 1,197

Re: Где взять 3d модель кайтборда?

Из чего будешь пилить? Учти, алюминий и иже с ним не подходит! smile

Не в сети

18-04-2020 05:53

nikolaj
Участник
Зарегистрирован: 15-05-2018
Сообщений: 70

Re: Где взять 3d модель кайтборда?

Из дерева.

Не в сети

18-04-2020 10:33

den
2001
Откуда Балтика мой дом
Зарегистрирован: 25-09-2008
Сообщений: 2,770

Re: Где взять 3d модель кайтборда?

в 2009 году Сергей делал. вот его тема, где можно подчерпнуть много всего полезного

https://kiteforum.pro/viewtopic.php?id=1000


Skype   denvetrov,  вконтакте   vk.com/denvetrov

Не в сети

18-04-2020 12:45

nikolaj
Участник
Зарегистрирован: 15-05-2018
Сообщений: 70

Re: Где взять 3d модель кайтборда?

Это я видел! Он в ручную пилил, а я хочу деревяшку в станок засунуть, для этого и нужна 3D модель!

Не в сети

18-04-2020 13:10

Андрей37
Собираю ракушки, ловлю ветер
Откуда Санкт-Петербург
Зарегистрирован: 26-05-2009
Сообщений: 2,585

Re: Где взять 3d модель кайтборда?

Получишь деревяшку в форме кайтборда - можешь повесить ее на стену и любоваться

Не в сети

18-04-2020 14:33

Рустак
Участник
Откуда Уфа
Зарегистрирован: 24-01-2016
Сообщений: 159

Re: Где взять 3d модель кайтборда?

nikolaj пишет:

Из дерева.

А зачем она тебе, что бы получилась ещё одна модель кайтборда?

Не в сети

19-04-2020 07:03

nikolaj
Участник
Зарегистрирован: 15-05-2018
Сообщений: 70

Re: Где взять 3d модель кайтборда?

Из дерева будет только сердечник! Дальше всё, Как у всех, смола и стекоткань! Хочу сердечник сделать на станке, все отверстия под закладные, конкейв и реданы, а для этого нужна 3d модель! У меня есть в распоряжении станок и дерево, почему бы не попробовать!?

Не в сети

19-04-2020 07:22

edward
Участник
Зарегистрирован: 27-04-2012
Сообщений: 1,197

Re: Где взять 3d модель кайтборда?

nikolaj пишет:

Из дерева будет только сердечник! Дальше всё, Как у всех, смола и стекоткань! Хочу сердечник сделать на станке, все отверстия под закладные, конкейв и реданы, а для этого нужна 3d модель! У меня есть в распоряжении станок и дерево, почему бы не попробовать!?

Могу ошибаться, но у бордов деревянный сердечник из легкого и мягкого павлония занимает всего лишь процентов 60-70 по длине. Хвосты борда - голимый тонкий пластик для гибкости при щелчке и для мягкости при приземе и для лёгкости снаряда.
Посему вопрос, а как ты будешь хвосты приделывать к деревянному сердечнику или ещё матрицу будешь дополнительно для хвостов строить?  Или будет вся доска от конца до конца целиком сплошь деревянная и вся обмотаннная в стекло и толстая и жесткая как лист металла? А зачем тогда нужна такая доска? Для неубиваемости? Я понимаю, что на карантине скучно, но не до такой же степени!

Не в сети

19-04-2020 07:34

nikolaj
Участник
Зарегистрирован: 15-05-2018
Сообщений: 70

Re: Где взять 3d модель кайтборда?


Не в сети

19-04-2020 07:36

nikolaj
Участник
Зарегистрирован: 15-05-2018
Сообщений: 70

Re: Где взять 3d модель кайтборда?

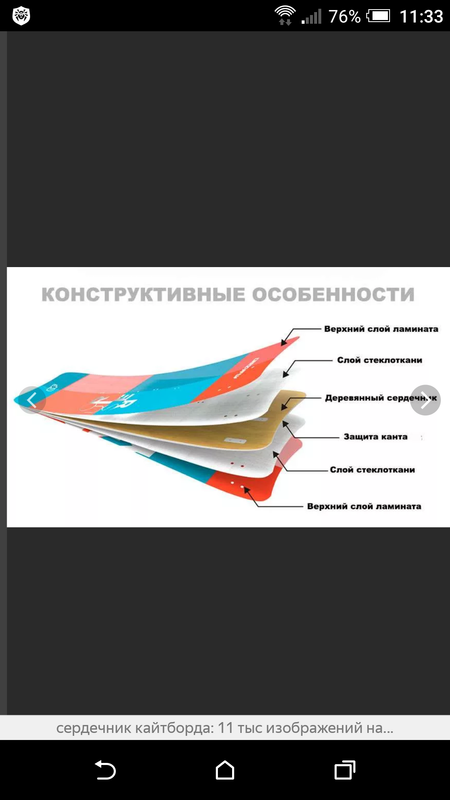

На фото сердечник во всю длину!

Не в сети

19-04-2020 11:54

edward
Участник
Зарегистрирован: 27-04-2012
Сообщений: 1,197

Re: Где взять 3d модель кайтборда?

Нарисовать можно что угодно- бумага стерпит. У меня хвосты на досках сходят на 5-6 мм., а потом ваще на 4 мм. Куды ж там дерево ещё запихивать.Разве что шпон. А нахрена там шпон? Разве ж шпон в стекле даст нужный характер хвосту? Да и сердечник - мягкий легкий павлоний. а не жесткий дуб. Не шибко упругий, этот павлоний, заметь!
P.S. Я вовсе не отговариваю от процесса изготовления. Я просто сам для себя разобраться хочу совместным мозговым штурмом.

Изменено edward (19-04-2020 11:56)

Не в сети

19-04-2020 12:33

5n2
Участник
Зарегистрирован: 17-03-2009
Сообщений: 7,715

Re: Где взять 3d модель кайтборда?

Сердечник во всю длину. В том числе в сердечнике задаются все 3d фичи типа реданов, мультиконкейвов и прочей лабуды. Димон Молоков вроде в ручную срисовывал. Спроси у него.

Изменено 5n2 (19-04-2020 12:33)

Не в сети

19-04-2020 12:40

nikolaj
Участник
Зарегистрирован: 15-05-2018
Сообщений: 70

Re: Где взять 3d модель кайтборда?

Короче, смотрел видео на Ютубе, Как это делают на станках, берут доску  , фрезеруют до той формы которая нужна, а потом стекловолокно! На Ютубе делали доску с толщиной в середине 9мм, а на концах 3мм (Это я про дерево!)
Формы действительно разные бывают, и толщина может быть разная!

Не в сети

19-04-2020 12:47

nikolaj
Участник
Зарегистрирован: 15-05-2018
Сообщений: 70

Re: Где взять 3d модель кайтборда?

5n2 пишет:

Сердечник во всю длину. В том числе в сердечнике задаются все 3d фичи типа реданов, мультиконкейвов и прочей лабуды. Димон Молоков вроде в ручную срисовывал. Спроси у него.

В том то и дело, что я не хочу в ручную! Хочу засунуть 3d модель в программу и пускай станок сам всё делает!
Лезу в это только из спортивного интереса, если пилить и вышкуривать всё руками, то я лучше куплю себе доску! Поэтому и нужна именно 3d модель , а не чертёж!

Не в сети

19-04-2020 13:23

edward
Участник
Зарегистрирован: 27-04-2012
Сообщений: 1,197

Re: Где взять 3d модель кайтборда?

Я вот, наконец-то обновился, купил себе доску - даже две, проверенных в эксплуатации, на слабый ветер и на сильный. Делать сам не стал, ленивый я и руки-крюки - только под планку заточены.
P.S. Нужно же ж на правильной доске кататься- тогда будет удовольствие. А то что сам сделаешь, даже по модели - как оно ехать будет- никто не знает. Наверняка  ф топку все труды и хлопоты!

Изменено edward (19-04-2020 13:29)

Не в сети

19-04-2020 16:31

5n2
Участник
Зарегистрирован: 17-03-2009
Сообщений: 7,715

Re: Где взять 3d модель кайтборда?

nikolaj пишет:
5n2 пишет:

Сердечник во всю длину. В том числе в сердечнике задаются все 3d фичи типа реданов, мультиконкейвов и прочей лабуды. Димон Молоков вроде в ручную срисовывал. Спроси у него.

В том то и дело, что я не хочу в ручную! Хочу засунуть 3d модель в программу и пускай станок сам всё делает!
Лезу в это только из спортивного интереса, если пилить и вышкуривать всё руками, то я лучше куплю себе доску! Поэтому и нужна именно 3d модель , а не чертёж!

Ты не понял. Он вручную снимал шейп. Фрезирует на станке.

Не в сети

19-04-2020 18:12

nikolaj
Участник
Зарегистрирован: 15-05-2018
Сообщений: 70

Re: Где взять 3d модель кайтборда?

edward пишет:

Я вот, наконец-то обновился, купил себе доску - даже две, проверенных в эксплуатации, на слабый ветер и на сильный. Делать сам не стал, ленивый я и руки-крюки - только под планку заточены.
P.S. Нужно же ж на правильной доске кататься- тогда будет удовольствие. А то что сам сделаешь, даже по модели - как оно ехать будет- никто не знает. Наверняка  ф топку все труды и хлопоты!

Согласен на 100%! Доска точно не получиться такая как надо, просто хочется чем-то занять себя!

Не в сети

19-04-2020 20:08

Morpheus
Сержант
Откуда Новосибирск
Зарегистрирован: 17-01-2009
Сообщений: 10,951

Re: Где взять 3d модель кайтборда?

nikolaj пишет:

просто хочется чем-то занять себя!

Так займи себя. Изучи любую CAD программу и нарисуй себе доску.

Не в сети

19-04-2020 20:36

B45
Участник
Откуда СПб
Зарегистрирован: 04-12-2009
Сообщений: 126

Re: Где взять 3d модель кайтборда?

nikolaj пишет:

Всем привет! Есть желание попробовать самому запилить кайтборд! На работе имеется фрезерный станок с ЧПУ. Может кто-нибудь подскажет где найти 3d модели кайтбордов и плавников?

www.shape3d.com

During the COVID crisis the Design Pro one year license is at 100€ instead of 150€!

Не в сети

19-04-2020 21:01

Bearcat
Участник
Откуда Тула
Зарегистрирован: 15-09-2016
Сообщений: 936

Re: Где взять 3d модель кайтборда?

B45 пишет:
nikolaj пишет:

Всем привет! Есть желание попробовать самому запилить кайтборд! На работе имеется фрезерный станок с ЧПУ. Может кто-нибудь подскажет где найти 3d модели кайтбордов и плавников?

www.shape3d.com

During the COVID crisis the Design Pro one year license is at 100€ instead of 150€!

Шейп3д не заточен под тт.

Не в сети

19-04-2020 21:36

ВадимВН
Участник
Зарегистрирован: 12-07-2015
Сообщений: 85

Re: Где взять 3d модель кайтборда?

nikolaj пишет:

Всем привет! Есть желание попробовать самому запилить кайтборд! На работе имеется фрезерный станок с ЧПУ. Может кто-нибудь подскажет где найти 3d модели кайтбордов и плавников?

Да, заморачивались на эту тему, потом подсчитал трудозатраты- в итоге дешевле новую купить. Но если интересно, то для начала найди образец. Мы брали Нобиль т5. Замешали пол мешка ротбанда, разложили на твердом основании, сверху прибавили доску( в пленке). Вот тебе и матрица готова и конкейвы сохранились. Потом берёшь два тонких листа фанеры по 3-4 мм. На матрицу жесткую пленку(как для ламинирования) мажешь эпоксидкой между фанерой,( смотри чтобы в фанеру впиталось побольше смолы), сверху побольше поперечных струбцин, мы просто профили от гк к основанию. Через сутки готова твоя основа, можешь в принципе покрыть лаком и кататься, ну или ещё обмотать стеклотканью и повторить под вакуумной пленкой с кантами и принтами. Удачи.

Не в сети

20-04-2020 01:08

edward
Участник
Зарегистрирован: 27-04-2012
Сообщений: 1,197

Re: Где взять 3d модель кайтборда?

ВадимВН пишет:
nikolaj пишет:

Всем привет! Есть желание попробовать самому запилить кайтборд! На работе имеется фрезерный станок с ЧПУ. Может кто-нибудь подскажет где найти 3d модели кайтбордов и плавников?

Да, заморачивались на эту тему, потом подсчитал трудозатраты- в итоге дешевле новую купить. Но если интересно, то для начала найди образец. Мы брали Нобиль т5. Замешали пол мешка ротбанда, разложили на твердом основании, сверху прибавили доску( в пленке). Вот тебе и матрица готова и конкейвы сохранились. Потом берёшь два тонких листа фанеры по 3-4 мм. На матрицу жесткую пленку(как для ламинирования) мажешь эпоксидкой между фанерой,( смотри чтобы в фанеру впиталось побольше смолы), сверху побольше поперечных струбцин, мы просто профили от гк к основанию. Через сутки готова твоя основа, можешь в принципе покрыть лаком и кататься, ну или ещё обмотать стеклотканью и повторить под вакуумной пленкой с кантами и принтами. Удачи.

А станок ЧПУ что, совсем-совсем не использовали? Хотя бы в виде пресса? Как же так-то ? Ветка то про ЧПУ!

Не в сети

20-04-2020 01:20

mike_joga
ветреный
Откуда Saint-P
Зарегистрирован: 09-09-2013
Сообщений: 513

Re: Где взять 3d модель кайтборда?

nikolaj пишет:

Это я видел! Он в ручную пилил, а я хочу деревяшку в станок засунуть, для этого и нужна 3D модель!

Кто ж вам так просто то отдаст, люди годами шейпы тестируют, чтобы получилось то что хочется

Не в сети

20-04-2020 02:32

KatimNaDoske
Участник
Откуда ДВ
Зарегистрирован: 25-07-2017
Сообщений: 770

Re: Где взять 3d модель кайтборда?

Тоже была мысль как то давно взять сделать толстый щит из дерева и на ЧПУ вырезать сердечник для доски уже с рокером чтобы ее прессом не гнуть ее а просто заламинировать стеклотканью с эпоксидкой

Изменено KatimNaDoske (20-04-2020 07:39)

Не в сети
