Альтернативы чикену и крюку

Выношу на обсуждение. Критика принимается всякая!
Пока еще не опробовано на воде, но представление дает на 100%.
Infection плюс немного аргоновой заварки. Основной вопрос, выдержит ли заварка? Плюс решения, что заварка держится не только на трубке, но и остаточной части крюка, которая проварена спереди и сзади трубки.
Разстояние от верхней части трубки под крюк (крюк спилен) до нижнего края кольца депаверной веревки - 6 см. Имея ввиду, что часть кольца утопает в планке, общее разстояние порядка 8-9 см.
Только надо токарю заказать ролик из латуни. Оказалось, что на вид латунные ролики из магазина отлиты из какого то неясного сплава.




Кайты RRD Religion 4 - 7, RRD Emotion 3 - 9 для фойла, Flysurfer Sonic2 9 - 15, Ozone R1V2, доска RRD Cotan 5.4, фойлы Chubanga V2, Enata, Moses.

Не в сети

15-06-2020 18:36

AdBot

Re: Альтернативы чикену и крюку



15-06-2020 19:43

AlGo
Участник
Откуда Волгоград
Зарегистрирован: 21-10-2015
Сообщений: 1,174

Re: Альтернативы чикену и крюку

alekbelia пишет:

Основной вопрос, выдержит ли заварка?

По фото не лечится. Надо цеплять и нагружать, тогда будет ясно,- выдержит, или нет.

А нужны эти ролики? Может лучше мягким способом, из депаверной веревки зацеп сделать?

Изменено AlGo (15-06-2020 19:48)

Не в сети

15-06-2020 19:50

Morpheus
Сержант
Откуда Новосибирск
Зарегистрирован: 17-01-2009
Сообщений: 11,106

Re: Альтернативы чикену и крюку

AlGo пишет:

А нужны эти ролики? Может лучше мягким способом, из депаверной веревки зацеп сделать?

Я вот тоже против сварки и металла. На мой взгляд стропы куда лучше.

Не в сети

15-06-2020 20:08

alekbelia
Участник
Откуда София, Болгария
Зарегистрирован: 01-01-2015
Сообщений: 216

Re: Альтернативы чикену и крюку

AlGo пишет:

По фото не лечится. Надо цеплять и нагружать, тогда будет ясно,- выдержит, или нет.
А нужны эти ролики? Может лучше мягким способом, из депаверной веревки зацеп сделать?

Я из того, что сказали, что сколько-то миллиметров заварки держат сколько-то килограмм. А заварка качественная. Но просто я не понимаю в заварках, поэтому и спрашиваю.
Вот, сегодня сделал еще вариант. Это сам спиленный крюк, но перевернутый. Он и сзади проварен, так что скорее трубка согнется.
А основная идея того, что не хочу использовать веревку (хотя не верю я веревкам там), это потому, что точка соединения трубки и Инфекшена или карабина сдвинута вниз по отношению центра трубки сидячки. Так выигрываю еще сантиметра 2-3-4. Это имеет значение, когда кайт в зените.





Кайты RRD Religion 4 - 7, RRD Emotion 3 - 9 для фойла, Flysurfer Sonic2 9 - 15, Ozone R1V2, доска RRD Cotan 5.4, фойлы Chubanga V2, Enata, Moses.

Не в сети

15-06-2020 20:28

alekbelia
Участник
Откуда София, Болгария
Зарегистрирован: 01-01-2015
Сообщений: 216

Re: Альтернативы чикену и крюку

Morpheus пишет:

Я вот тоже против сварки и металла. На мой взгляд стропы куда лучше.

Конечно, дайнима очень крепкая штука, но с ней проигрываются вопросные сантиметры. Да и там напряжение не на обрыв, при котором дайнима хорошо работает, а всякие закруты туда и сюда и притирание. Ну и когда хочешь чтобы было коротко, с веревкой трудно получается.
Почему борюсь за каждый сантиметр? Вот снимок сына. Стандартный крюк и чикен. Бар в упор и все. Не используются где-то до 30ти сантиметров! И еще если трапа не притянута впридых уходят еще несколько сантиметров. На следующей картинке видно как передняя часть трапы ушла вперед и вверх.





Кайты RRD Religion 4 - 7, RRD Emotion 3 - 9 для фойла, Flysurfer Sonic2 9 - 15, Ozone R1V2, доска RRD Cotan 5.4, фойлы Chubanga V2, Enata, Moses.

Не в сети

15-06-2020 21:51

toreo
Чоткий кайтер
Зарегистрирован: 16-01-2015
Сообщений: 659

Re: Альтернативы чикену и крюку

Никакой металлической хероты на брюхе быть не должно. Вы либо серьезно не залипали, либо планируете катать только на фанерных досках.

Не в сети

16-06-2020 04:46

Morpheus
Сержант
Откуда Новосибирск
Зарегистрирован: 17-01-2009
Сообщений: 11,106

Re: Альтернативы чикену и крюку

alekbelia пишет:

А основная идея того, что не хочу использовать веревку (хотя не верю я веревкам там), это потому, что точка соединения трубки и Инфекшена или карабина сдвинута вниз по отношению центра трубки сидячки. Так выигрываю еще сантиметра 2-3-4. Это имеет значение, когда кайт в зените.

Все бы ничего, но даже миникрюком ты выносишь точку приложения сил вперед на 2-3 см. А это рычаг способствующий выворачиванию крюка.
На мой взгляд чем ближе точка крепления к ЦТ, тем правильнее. А это либо веревка, либо крюк еще более особой конструкции.)

alekbelia пишет:

Почему борюсь за каждый сантиметр? Вот снимок сына. Стандартный крюк и чикен. Бар в упор и все. Не используются где-то до 30ти сантиметров! И еще если трапа не притянута впридых уходят еще несколько сантиметров. На следующей картинке видно как передняя часть трапы ушла вперед и вверх.

Борьба оправдана, но всему тоже есть предел. Рано или поздно становится некомфортно тянуть планку к мудям, извините за французсий)) Особенно на длинном бакштаге в марафоне.

Ну и самый на мой взгляд правильный способ  увести планку максимально вниз, это действительно НИЗКАЯ сидячка. Я долго пользовался Мистик Race. Но на данный момент мы разрабатываем нечто подобное для ГФ собственного производства. Думаю скоро выпустим в серию.

Не в сети

16-06-2020 06:09

edward
Участник
Зарегистрирован: 27-04-2012
Сообщений: 1,406

Re: Альтернативы чикену и крюку

toreo пишет:

Никакой металлической хероты на брюхе быть не должно. Вы либо серьезно не залипали, либо планируете катать только на фанерных досках.

  Это про то, что если спасаться лёжа на пузом на доске, то можно крюком палубу пробить на раз-два? Но, если это поясная трапа, то её можно повернуть крюком на спину, а если крюк на сидячке с ремнями, то вынув ремни из нижних пряжек, её тоже можно повернуть. А вот если ремни из нижних пряжек не вынимаются, то её только снимать через ноги. Правильно понимаю или есть ещё варианты?

Не в сети

16-06-2020 08:28

VictorSh
Участник
Откуда Красноярск
Зарегистрирован: 19-10-2017
Сообщений: 315

Re: Альтернативы чикену и крюку

alekbelia пишет:


Какая модель трапеции? Выбираю сидячку, не знаю на чем остановиться smile

Не в сети

16-06-2020 09:00

alekbelia
Участник
Откуда София, Болгария
Зарегистрирован: 01-01-2015
Сообщений: 216

Re: Альтернативы чикену и крюку

VictorSh пишет:

Какая модель трапеции? Выбираю сидячку, не знаю на чем остановиться smile

Это Prolimit Kite Seat Pro 2019-2020. Очень комфортная даже под большими нагрузками. Ее неочевидный плюс в том, что можно вынуть металлическую планку с крюком, доработать и вернуть обратно. С некоторыми трапами это не прокатывает.
Но если спина не болит вообще, то можно использовать что-либо полегче. Типа ION Radar. Там с защелками на ногах и сама трапа может складываться очень компактно. Да и зимой удобней с защелками.


Кайты RRD Religion 4 - 7, RRD Emotion 3 - 9 для фойла, Flysurfer Sonic2 9 - 15, Ozone R1V2, доска RRD Cotan 5.4, фойлы Chubanga V2, Enata, Moses.

Не в сети

16-06-2020 09:14

alekbelia
Участник
Откуда София, Болгария
Зарегистрирован: 01-01-2015
Сообщений: 216

Re: Альтернативы чикену и крюку

edward пишет:
toreo пишет:

Никакой металлической хероты на брюхе быть не должно. Вы либо серьезно не залипали, либо планируете катать только на фанерных досках.

  Это про то, что если спасаться лёжа на пузом на доске, то можно крюком палубу пробить на раз-два? Но, если это поясная трапа, то её можно повернуть крюком на спину, а если крюк на сидячке с ремнями, то вынув ремни из нижних пряжек, её тоже можно повернуть. А вот если ремни из нижних пряжек не вынимаются, то её только снимать через ноги. Правильно понимаю или есть ещё варианты?

Залипал. Плавал по километру и более. Но на доске стоит свернутое крыло, а я плаваю, толкая доску. Да и по сравнению с крюком эта штука вообще не торчит. На фанерных досках никогда не катал. smile


Кайты RRD Religion 4 - 7, RRD Emotion 3 - 9 для фойла, Flysurfer Sonic2 9 - 15, Ozone R1V2, доска RRD Cotan 5.4, фойлы Chubanga V2, Enata, Moses.

Не в сети

16-06-2020 09:34

alekbelia
Участник
Откуда София, Болгария
Зарегистрирован: 01-01-2015
Сообщений: 216

Re: Альтернативы чикену и крюку

Morpheus пишет:

Все бы ничего, но даже миникрюком ты выносишь точку приложения сил вперед на 2-3 см. А это рычаг способствующий выворачиванию крюка.
На мой взгляд чем ближе точка крепления к ЦТ, тем правильнее. А это либо веревка, либо крюк еще более особой конструкции.)

Совершенно верно. Выношу вперед точку крепления из-за Инфекшена. Иначе есть риск случайного отстрела, когда крыло в зените и Инфекшен очень близко к пузу. Риск невелик, но отстрела не хочется совсем.
Интересно, что имеете ввиду про крюк еще более особой конструкции. С карабином (как у меня сделано сейчас) нет такого сдвига вообще. Но карабин плоский и с штоком и там отстрел невозможен. Но здесь выигрываю 2 сантиметра, т.к. точка соединения ниже. А в рабочих положениях крыла (99% от каталки) рычага нету, т.к. крыло низко.

Morpheus пишет:

Борьба оправдана, но всему тоже есть предел. Рано или поздно становится некомфортно тянуть планку к мудям, извините за французсий)) Особенно на длинном бакштаге в марафоне.
Ну и самый на мой взгляд правильный способ  увести планку максимально вниз, это действительно НИЗКАЯ сидячка. Я долго пользовался Мистик Race. Но на данный момент мы разрабатываем нечто подобное для ГФ собственного производства. Думаю скоро выпустим в серию.

Ну тянуть планку на бакштагах постоянно, это крыло душить, да и на бакштагах всяко триммер отпускать можно (все же зависит от силы ветра и крыла).
Моя сидячка низкая. Но надевая сухой и не дозатягивая в воде, всяко люфт получается.
Будет интересно посмотреть на сидячку. Ваши страпы на фото хорошо выглядят. Похожи на страпы Флаинг Сардине. Хотя когда страпы тонкие, иногда нога немножко застревает. Зависит и от материала, конечно.


Кайты RRD Religion 4 - 7, RRD Emotion 3 - 9 для фойла, Flysurfer Sonic2 9 - 15, Ozone R1V2, доска RRD Cotan 5.4, фойлы Chubanga V2, Enata, Moses.

Не в сети

16-06-2020 10:32

edward
Участник
Зарегистрирован: 27-04-2012
Сообщений: 1,406

Re: Альтернативы чикену и крюку

Начал залезать на Гф. Крюк на верёвку с кольцом ещё не поменял. Решил пока на нижние ремни на трапе  встроить дополнительные разъёмные пластиковые фаст замки, но с возможностью затягивать ремни по необходимости.

Изменено edward (16-06-2020 11:38)

Не в сети

16-06-2020 12:33

toreo
Чоткий кайтер
Зарегистрирован: 16-01-2015
Сообщений: 659

Re: Альтернативы чикену и крюку

Залипнуть, значит не только плыть в штиль со свернутым кайтом. Дело вообщем-то житейское. Мне в слайдере нравится в первую очередь практически полное отстутствие вращающего момента. Во вторых это просто и надежно.

Не в сети

16-06-2020 20:50

Andrey21
Подполковник
Откуда Калининград
Зарегистрирован: 14-10-2014
Сообщений: 983

Re: Альтернативы чикену и крюку

alekbelia пишет:

Выношу на обсуждение. Критика принимается всякая!
Пока еще не опробовано на воде, но представление дает на 100%.
Infection плюс немного аргоновой заварки. Основной вопрос, выдержит ли заварка? Плюс решения, что заварка держится не только на трубке, но и остаточной части крюка, которая проварена спереди и сзади трубки.
Разстояние от верхней части трубки под крюк (крюк спилен) до нижнего края кольца депаверной веревки - 6 см. Имея ввиду, что часть кольца утопает в планке, общее разстояние порядка 8-9 см.
Только надо токарю заказать ролик из латуни. Оказалось, что на вид латунные ролики из магазина отлиты из какого то неясного сплава.



Зачем? Спиленный крюк и кольцо работает отлично. Тут спец полукольцо и спецсистема отстрела.

Не в сети

16-06-2020 20:52

Andrey21
Подполковник
Откуда Калининград
Зарегистрирован: 14-10-2014
Сообщений: 983

Re: Альтернативы чикену и крюку

Morpheus пишет:
alekbelia пишет:

А основная идея того, что не хочу использовать веревку (хотя не верю я веревкам там), это потому, что точка соединения трубки и Инфекшена или карабина сдвинута вниз по отношению центра трубки сидячки. Так выигрываю еще сантиметра 2-3-4. Это имеет значение, когда кайт в зените.

Все бы ничего, но даже миникрюком ты выносишь точку приложения сил вперед на 2-3 см. А это рычаг способствующий выворачиванию крюка.
На мой взгляд чем ближе точка крепления к ЦТ, тем правильнее. А это либо веревка, либо крюк еще более особой конструкции.)

alekbelia пишет:

Почему борюсь за каждый сантиметр? Вот снимок сына. Стандартный крюк и чикен. Бар в упор и все. Не используются где-то до 30ти сантиметров! И еще если трапа не притянута впридых уходят еще несколько сантиметров. На следующей картинке видно как передняя часть трапы ушла вперед и вверх.

Борьба оправдана, но всему тоже есть предел. Рано или поздно становится некомфортно тянуть планку к мудям, извините за французсий)) Особенно на длинном бакштаге в марафоне.

Ну и самый на мой взгляд правильный способ  увести планку максимально вниз, это действительно НИЗКАЯ сидячка. Я долго пользовался Мистик Race. Но на данный момент мы разрабатываем нечто подобное для ГФ собственного производства. Думаю скоро выпустим в серию.

Да. Притянуть планку прям к пузу уже весьма некомфортно. Это факт.

Не в сети

16-06-2020 20:54

Andrey21
Подполковник
Откуда Калининград
Зарегистрирован: 14-10-2014
Сообщений: 983

Re: Альтернативы чикену и крюку

alekbelia пишет:
edward пишет:

  Это про то, что если спасаться лёжа на пузом на доске, то можно крюком палубу пробить на раз-два? Но, если это поясная трапа, то её можно повернуть крюком на спину, а если крюк на сидячке с ремнями, то вынув ремни из нижних пряжек, её тоже можно повернуть. А вот если ремни из нижних пряжек не вынимаются, то её только снимать через ноги. Правильно понимаю или есть ещё варианты?

Залипал. Плавал по километру и более. Но на доске стоит свернутое крыло, а я плаваю, толкая доску. Да и по сравнению с крюком эта штука вообще не торчит. На фанерных досках никогда не катал. smile

А как ты на доске то плывешь? Вообще на нее надо ложиться пузом (при этом опытные виндсерферы проворачивают трапу крюком на спину) и грести ручками. Получается сильно быстрее, чем просто в воде плыть. А предыдущий вопрос был видимо про протыкание доски крюком. Что есть известная проблема.

Не в сети

16-06-2020 23:20

alekbelia
Участник
Откуда София, Болгария
Зарегистрирован: 01-01-2015
Сообщений: 216

Re: Альтернативы чикену и крюку

Andrey21 пишет:

Зачем? Спиленный крюк и кольцо работает отлично. Тут спец полукольцо и спецсистема отстрела.

Чего-то не понимаю. Чего специального в привареном полукольце? Кольцо имеете ввиду со слайдером? Слайдер, как и все остальное, палка об двух концах. С одной стороны удобно, с другой стороны добавляет еще одну переменную и лишает энергии закручивания. При очень быстрых маневрах закручивание тела как бы гигантская пружина. Посмотреть на серферов.

Andrey21 пишет:

Да. Притянуть планку прям к пузу уже весьма некомфортно. Это факт.

Ну это очень упрощенно. Ведь вся система кайтер, крыло и какой-то снаряд очень динамичная.
Скажем райдить по волне. Непрерывная работа планкой от нижнего до верхнего конца депавера. Взмахнул кайтом чтобы ускориться, перевел планку. Поменял направление движения, перевел планку. Входишь/выходишь в верхний поворот, работаешь планкой. Входишь/выходишь из нижнего поворота, работаешь планкой. То же и в гонках и в обыкновенном фрирайде. И здесь не учтены порывы ветра, ландшафт и т.д.
Тоесть не существует ситуации, когда притянул планку до упора и стоишь. Тем более относительно долгое время. Это относится конечно к случаю, когда ход планки большой. Когда ход планки недостаточный часты случаи, когда притянул планку до упора и размахиваешь кайтом, чтобы добавить тяги. Или отпустил планку до упора и сливаешься, т.к. кайт не удержать.

Andrey21 пишет:

А как ты на доске то плывешь? Вообще на нее надо ложиться пузом (при этом опытные виндсерферы проворачивают трапу крюком на спину) и грести ручками. Получается сильно быстрее, чем просто в воде плыть. А предыдущий вопрос был видимо про протыкание доски крюком. Что есть известная проблема.

Если вопрос ко мне, то я на доске, даже еще когда был виндсерфером (это в 80х годах прошлого века smile ), никогда не плавал. Тоесть еще во времена, когда можно было свернуть парус на мачту и поставить на них гик и лечь на них, не довелось. И не факт, что на доске, даже серфовой, сильно быстрее. Поплаваешь ручками на доске 100-200 метров и они начинают нешуточно болеть. Да и в еще раннем прошлом я был пловцом, так что в воде плаваю нормально.


Кайты RRD Religion 4 - 7, RRD Emotion 3 - 9 для фойла, Flysurfer Sonic2 9 - 15, Ozone R1V2, доска RRD Cotan 5.4, фойлы Chubanga V2, Enata, Moses.

Не в сети

17-06-2020 20:34

AlGo
Участник
Откуда Волгоград
Зарегистрирован: 21-10-2015
Сообщений: 1,174

Re: Альтернативы чикену и крюку

alekbelia пишет:

Я из того, что сказали, что сколько-то миллиметров заварки держат сколько-то килограмм.

Все так, но ответственные сварные соединения подлежат 100% неразрушающему контролю на предмет скрытых дефектов + испытания.

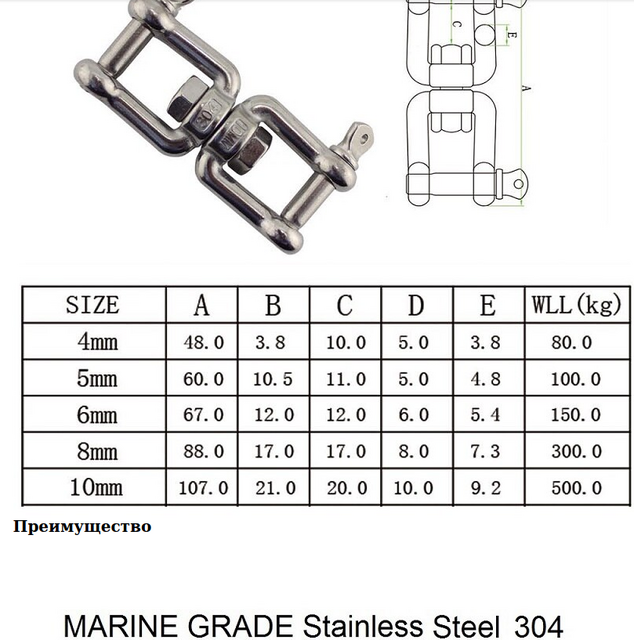

Саша, а какой размер вертлюга здесь применен? Смущает эта табличка, в которой 300кг нагрузки держит вертлюг только от М8 и выше:
(что-то картинки перестали на сайт грузиться, ладно, так напишу)

Диаметр пальца вертлюга. / Допустимая нагрузка. (нерж. сталь 304)
5мм / 100кг
6мм / 150кг
8мм / 300кг
10мм / 500кг

Изменено AlGo (17-06-2020 20:35)

Не в сети

17-06-2020 22:38

alekbelia
Участник
Откуда София, Болгария
Зарегистрирован: 01-01-2015
Сообщений: 216

Re: Альтернативы чикену и крюку

AlGo пишет:

Все так, но ответственные сварные соединения подлежат 100% неразрушающему контролю на предмет скрытых дефектов + испытания.

Не хочется очень уж углубляться в дефектоскопию и т.д. Я не спец, но думается, что эта сварка будет держать как минимум 500 кг. Все же это хорошая сталь, хорошая сварочная техника и человек, который только этим занимается. Испытания будут на воде.

AlGo пишет:

Саша, а какой размер вертлюга здесь применен? Смущает эта табличка, в которой 300кг нагрузки держит вертлюг только от М8 и выше:
Диаметр пальца вертлюга. / Допустимая нагрузка. (нерж. сталь 304)
5мм / 100кг, 6мм / 150кг, 8мм / 300кг, 10мм / 500кг

Диаметр вертлюга - 5 мм.
Сталь вертлюга 316, но думаю, что разницы никакой. Есть несколько видео, как парень грузит Инфекшен до 300 кг. Даже он на кайтфоруме писал, что будет регистрировать его под новое ИСО. Да и когда смотришь на всякие чикены, там намного хлипче все выглядит. Пластмассы много, маленькие пальчики и т.д.

На сайте Osculatti нашел, что для 5 мм рабочая нагрузка 150 кг. Нагрузка на разрыв 650 кг. Это незакаленный вариант, как и все китайчики. Такой же, но закаленный вертлюг скажем Вичарда уже держит рабочую нагрузку в несколько раз большую.
Это интересно для сведения: https://www.s3i.co.uk/wichard-swivel-ss … -plate.php
Там под табличкой пишет, что для морского использования условия более строгие. Тоесть в этих цифрах есть запас.

Вокруг меня несколько человек используют китайские карабины разного качества больше 2-3 лет. А болт карабина диаметром то ли 4, то ли 5 мм. Пока еще никто не пожаловался на сломанный карабин. А и прыгают и рейсят много.
Думаю что важно, то не грузить вертлюг не по оси. Если подвеска вертлюга в Инфекшене свободная, то будет держать не хуже любого чикена.


Кайты RRD Religion 4 - 7, RRD Emotion 3 - 9 для фойла, Flysurfer Sonic2 9 - 15, Ozone R1V2, доска RRD Cotan 5.4, фойлы Chubanga V2, Enata, Moses.

Не в сети

18-06-2020 20:53

devilmike
Участник
Откуда СПб (зоолетие)
Зарегистрирован: 19-01-2009
Сообщений: 3,668

Re: Альтернативы чикену и крюку

последние 5 лет пользуюсь такой конструкцией. Катаю вейв и гф.

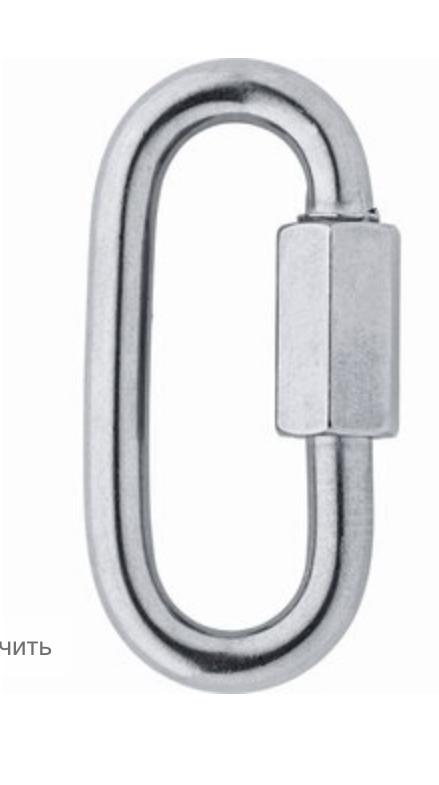

Со стороны кайта на дипауере кольцо. Страховка цепляется к кольцу, которое приварено к карабину напрямую без лиша.
Когда катаю в океане, страховкой приходится пользоваться часто. Проблем пока не было...
Один раз оторвал кольцо - шток с пружиной и кольцом меняется от карабина-донора.
Сейчас есть 5% износ вертлюга, думаю через 1-2 года надо менять.

Изменено devilmike (18-06-2020 20:56)

Не в сети

18-06-2020 22:30

toreo
Чоткий кайтер
Зарегистрирован: 16-01-2015
Сообщений: 659

Re: Альтернативы чикену и крюку

AlGo пишет:

Диаметр пальца вертлюга. / Допустимая нагрузка. (нерж. сталь 304)
5мм / 100кг
6мм / 150кг
8мм / 300кг
10мм / 500к

Это из стали ПЛ3 штоле?

Не в сети

19-06-2020 05:27

AlGo
Участник
Откуда Волгоград
Зарегистрирован: 21-10-2015
Сообщений: 1,174

Re: Альтернативы чикену и крюку

Ее, какую ни возьми, прочностные свойства очень близкие. Предел упругости 200-400 N/mm2.


У стержня Ф5мм площадь сечения 19,6мм, значит при чистом растяжении он до начала пластических деформаций держит 390-780 кгс. Для стержня, соединяющего звенья вертлюга достаточно. Но в вертлюге, замыкающий палец работает на изгиб, тут уже маловато деформирующее усилие получится.

Изменено AlGo (19-06-2020 05:48)

Не в сети

19-06-2020 07:09

alekbelia
Участник
Откуда София, Болгария
Зарегистрирован: 01-01-2015
Сообщений: 216

Re: Альтернативы чикену и крюку

AlGo пишет:

Для стержня, соединяющего звенья вертлюга достаточно. Но в вертлюге, замыкающий палец работает на изгиб, тут уже маловато деформирующее усилие получится.

Поясните, пожалуйста (не спец, непонятно).
Что имеете ввиду под замыкающим пальцем?
Каким будет общее усилие на разрыв для вертлюга?
Кажется все для моря из стали 316. Она имеет немножко лучшие параметры?
Какая деталь вертлюга является слабым звеном?


Кайты RRD Religion 4 - 7, RRD Emotion 3 - 9 для фойла, Flysurfer Sonic2 9 - 15, Ozone R1V2, доска RRD Cotan 5.4, фойлы Chubanga V2, Enata, Moses.

Не в сети

19-06-2020 09:49

AlGo
Участник
Откуда Волгоград
Зарегистрирован: 21-10-2015
Сообщений: 1,174

Re: Альтернативы чикену и крюку

alekbelia пишет:

Каким будет общее усилие на разрыв для вертлюга?

Как уже писал, для изделия дают РАБОЧИЕ УСИЛИЯ (материал пластически не деформируется, после снятия нагрузки восстанавливает свою форму):


Тут даны усилия, которых маловато для наших целей. Поэтому и сомневаюсь.
Хотел проверить, нагрузив вертлюг, но в ближайшем магазине крепежа, вертлюгов чт-то не нашлось, тем более нержавеющих.

Под замыкающим пальцем имел ввиду тот, который вкручивается по резьбе в ухо. Видимо он первым и будет деформироваться, изгибаясь. В общем, если перестал выкручиваться, значит деформировался и нагрузка превысила предел упругости. Но, даже в этом случае, до разрушения еще далеко, т.к. предел прочности примерно вдвое превышает предел упругости.

Изменено AlGo (19-06-2020 10:03)

Не в сети

Подвал раздела
